CNC高速鉆攻機  SD-T700
一、適用加工產品:各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、擴孔、打孔、攻絲等加工。

 二、機器主要配置清單(單位:mm)
二、機器主要配置清單(單位:mm)


			| 規  格  說  明 | 數量 | 原產地 |

			| 發那科系統(Oi-MF PLUS; bisC8/3000+aiS8/4000*2+aiS12B/4000+ail2/20000 SP) | 全套 | 日本 |

			| XYZ軸用 臺灣上銀/銀泰  精密級滾珠直線導軌(XYZ30) | 全套 | 臺灣 |

			| XYZ軸用 臺灣上銀/銀泰  精密級研磨滾珠絲桿(XY2816、Z3216) | 全套 | 臺灣 |

			| 臺灣睿瀅/Speedcn直聯式短鼻主軸BT30/110/20000rpm | 1個 | 臺灣 |

			| 21位伺服刀庫(怡泰) | 1套 | 臺灣 |

			| 鑄鐵床身(HT300) | 1套 | 自制 |

			| 鑄鐵機械零配件(HT300) | 1批 | 自制 |

			| 配電柜恒溫空調系統(雷德) | 1套 | 東莞 |

			| 施耐德電器配件(施耐德) | 1批 | 天津 |

			| 氣動元件(亞德克) | 1批 | 臺灣 |

			| 進口瑞典SKF(斯凱孚)軸承 | 全套 | 日本 |

			| 主軸水冷機 (雷德) | 1臺 | 東莞 |

			| 電子手輪(東策) | 1套 | 廣州 |

			| 無需配對刀儀 | 1個 | 自制 |

			| XYZ軸配可申縮鋼板罩 | 各1套 | 自制 |

			| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |

			| 自動潤滑油泵(寶騰) | 1套 | 東莞 |

			| 空氣過濾器(日本雷曼 M107-A空氣過濾器) | 1套 | 浙江 |

			| 噴水裝置 | 2套 | 自制 |

			| 水泵750W | 1套 | 常州 |

			| 機床附件 | 1套 | 深圳 |

			| BT30刀柄/配大小全套縮咀(三合) | 5個 | 深圳 |

			| 鏈板排渣機 | 1套 | 自制 |

			| 四軸轉臺(可另加) | 無 | 臺灣 |

三、技術規格參數表:(單位:mm)


			| 機型 | SD-T700 |

			| 工作臺尺寸 | 800*420  (T型槽14*3*125) |

			| 主軸鼻端至工作臺面 | 最高680~最低350 |

			| 飛碟式刀庫至工作臺面 | 680 |

			| X軸行程 | 700 |

			| Y軸行程 | 450 |

			| Z軸行程 | 330 |

			| X/Y/Z最快移動速度 | X48米/分鐘 Y48米/分鐘
 Z48米/分鐘
 |

			| 最大加工速度 | 20米/分鐘 |

			| 伺服系統 | 交流伺服 |

			| 系統分辨率 | 0.001 |

			| 三軸垂直度 | 0.015mm |

			| 整機定位精度 | ±0.01mm |

			| 局布定位精度 | 300內±0.008mm |

			| 重復定位精度 | 0.005mm |

			| 主軸數 | 1個 |

			| 主軸伺服功率 | 5.5KW/個 |

			| 主軸伺服轉矩 | 26.3Nm/個 |

			| 主軸轉速 | 20000rpm/min |

			| 伺服式刀庫 | 21位 |

			| 換刀方式 | 自動 |

			| 夾持刀柄 | BT30 |

			| 對刀方式 | 自動 |

			| 臺面承受負荷 | 300Kg |

			| 額定電壓 | 380V/50HZ |

			| 整機最大功率 | 13.5KW |

			| 整機重量 | 3000Kg左右 |

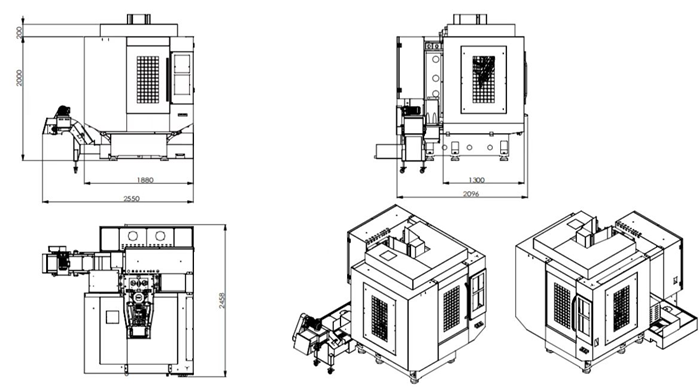

			| 外型尺寸(長*寬*高) | 2350*1880*2480 左右 |

四、主機標準配置及附件送配件:


			| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |

			| 2. | 直結式主軸BT30-110-20000短鼻 | 12. | 剛性攻牙功能 |

			| 3. | 自動潤滑系統 | 13. | 配電柜空調 |

			| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |

			| 5. | 工具箱 | 15. | BT30刀頭5個(含拉釘、扳手) |

			| 6. | 工作燈 | 16. | BT30鎖刀座 |

			| 7. | 警示燈 | 17. | M14馬鐵 |

			| 8. | 主軸吹氣裝置 | 18. | 6寸批士1臺 |

			| 9. | 傳輸線 | 19. | 鎖咀  ER32(4-20)  1套 |

			| 10. | 全封閉式護罩 | 20. | 護罩 |

五、機器環境及硬件設施要求;


			| 序號 | 環境項目 | 項目要求標準 |

			| 1. | 電源要求 | AC380V(4P)50-60Hz,空氣開關 60A,電源電壓波動范圍 380V±10%以內 |

			| 2. | 空氣壓縮機 | 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min |

			| 3. | 真空壓力 | ≥0.6 mpa |

			| 4. | 空氣干燥機 | 必須有空氣干燥機,帶自動排水功能 |

			| 5. | 環境噪音/振動 | ≤75dba |

			| 6. | 地面要求 | 地面要求平整,穩固,最高點與最低點相差不超過 5mm |

			| 7. | 環境濕度 | 建議 45%-65% |

			| 8. | 氣體水分含量 | 無水分 |
