主軸搖擺式加工中心 SD3050-ZYB-BBT40
- SD3050-ZYB-BBT40是專門為客戶量身定做的大型3米主軸搖擺式加工中心;天軌式機構;運動方式為Y軸工作臺前后移動,X軸機頭左右移動,Z軸主軸上下移動,B軸搖擺頭±90·旋轉。
- 特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、擴孔、打孔、攻絲等加工。
3、另可加裝第四旋轉軸。

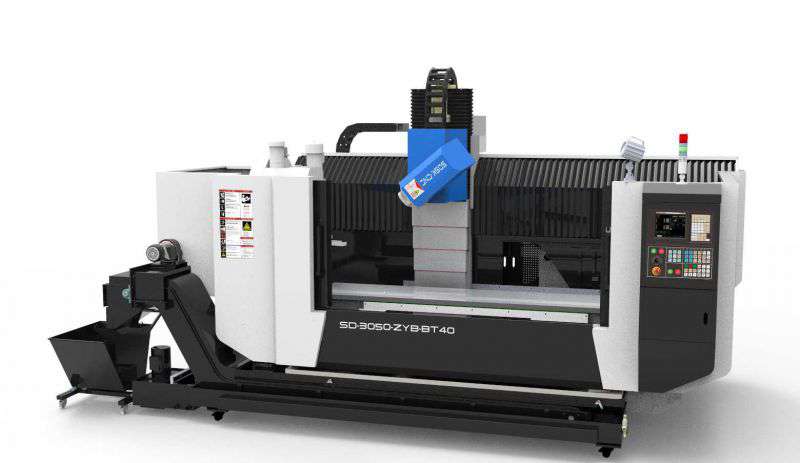

(圖片類似,以實物為準)
二、機器主要配置清單(單位:mm)
| 規 格 說 明 |
數量 |
原產地 |
| 三菱數控系統/XYZ伺服電機/主軸伺服驅動9-11KW |
全套 |
日本 |
| B軸搖擺頭±90·旋角 |
1套 |
江蘇 |
| XYZ軸用 臺灣上銀/銀泰 精密級滾珠直線導軌 (XY35、Z35) |
全套 |
臺灣 |
| XYZ軸用 臺灣TBI 精密研磨級滾珠絲桿(X50、YZ40) |
全套 |
臺灣 |
| 電主軸BBT40-150-535-20000,9-11KW,帶冷卻環噴水 ,氣動換刀,帶編碼器 |
1個 |
惠州 |
| 24位圓盤刀庫 (岡田) |
1套 |
臺灣 |
| 鑄鐵床身(HT300) |
1套 |
自制 |
| 鑄鐵機械零配件(HT300) |
1批 |
自制 |
| 配電柜空調恒溫系統(雷德) |
1套 |
東莞 |
| 施耐德電氣配件(施耐德) |
1批 |
德國 |
| 進口日本NSK/KOYO P級角接觸配對軸承 |
全套 |
日本 |
| 主軸油冷機 (雷德) |
1臺 |
東莞 |
| 電子手輪(深圳精雕 ) |
1套 |
自制 |
| 對刀儀(深圳精雕 ) |
1個 |
自制 |
| X軸配三防布風琴罩(Y/Z軸可申縮鋼板罩) |
各1套 |
自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) |
各1套 |
東莞 |
| 自動潤滑油泵(寶騰) |
1套 |
東莞 |
| 空氣過濾器(日本雷曼 M107-A空氣過濾器) |
2套 |
浙江 |
| 噴水裝置 |
1套 |
自制 |
| 水泵750W(斯納爾) |
1套 |
常州 |
| 機床附件 |
1套 |
深圳 |
| BBT40刀柄/配大小全套縮咀(三合) |
5個 |
深圳 |
| 鏈板式自動排渣機 |
1套 |
自制 |
三、技術規格參數表:(單位:mm)
| 機型 |
SD3050-BBT40 |
| 工作臺尺寸 |
3000*500 (T型槽M16) |
| 主軸鼻端至工作臺面 |
最高800~最低300 |
| 圓盤刀庫至工作臺面 |
最低650 |
| X軸行程 |
3030 |
| Y軸行程 |
530 |
| Z軸行程 |
500 |
| 主軸搖擺頭轉至±90·X軸兩主軸鼻端最大距離 |
2500 |
| X/Y/Z最快移動速度 |
X35米/分鐘
Y48米/分鐘
Z48米/分鐘 |
| B軸搖擺頭 |
±90·旋角 |
| B軸定位精度(arcsec) |
±8 |
| B軸重復定位精度(arcsec) |
±5 |
| 最大加工速度 |
12米/分鐘 |
| 伺服系統 |
交流伺服 |
| 系統分辨率 |
0.001 |
| 三軸垂直度 |
0.015mm |
| 整機定位精度 |
±0.02mm |
| 局布定位精度 |
300內±0.01mm |
| 重復定位精度 |
0.005mm |
| 主軸數 |
1個 |
| 主軸額定功率 |
9-11KW |
| 主軸轉矩 |
Y接法40N.m
︿接法18.4N.m |
| 主軸轉速 |
20000rpm/min |
| 圓盤刀庫 |
24位 |
| 換刀方式 |
自動 |
| 夾持刀柄 |
BBT40 |
| 對刀方式 |
自動 |
| 臺面承受負荷 |
1500Kg |
| 額定電壓 |
380V/50HZ |
| 整機最大功率 |
26KW |
| 整機重量 |
9000Kg左右 |
| 外型尺寸(長*寬*高) |
4868*2750*3300左右 |
四、主機標準配置及附件送配件:
| 1. |
控制器 |
11. |
機械、電氣、操作說明書1本 |
| 2. |
電主軸BBT40-150-535-20000 |
12. |
剛性攻牙功能 |
| 3. |
自動潤滑系統 |
13. |
配電柜空調 |
| 4. |
地基可調墊塊 |
14. |
《操作說明書》《程序說明書》《使用說明書》 |
| 5. |
工具箱 |
15. |
刀頭5個(扳手) |
| 6. |
工作燈 |
16. |
鎖刀座 |
| 7. |
警示燈 |
17. |
M16馬鐵 |
| 8. |
主軸吹氣裝置 |
18. |
6寸批士一臺 |
| 9. |
傳輸線 |
19. |
鎖咀 ER32(4-20) 1套 |
| 10. |
半封閉式護罩 |
20. |
護罩 |
五、機器環境及硬件設施要求;
| 序號 |
環境項目 |
項目要求標準 |
| 1. |
電源要求 |
AC380V(4P)50-60Hz,空氣開關 60A,電源電壓波動范圍 380V±10%以內 |
| 2. |
空氣壓縮機 |
使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min |
| 3. |
真空壓力 |
≥0.6 mpa |
| 4. |
空氣干燥機 |
必須有空氣干燥機,帶自動排水功能 |
| 5. |
環境噪音/振動 |
≤75dba |
| 6. |
地面要求 |
地面要求平整,穩固,最高點與最低點相差不超過 5mm |
| 7. |
環境濕度 |
建議 45%-65% |
| 8. |
氣體水分含量 |
無水分 |
